3.2. GMSL2-10GbE変換モジュールの組み立て方を教えてください#

以下の手順で付属品をGMSL2-10GbE変換ボードに取り付けてください

付属品一覧

  1. メインボード

  1. ヒートシンク

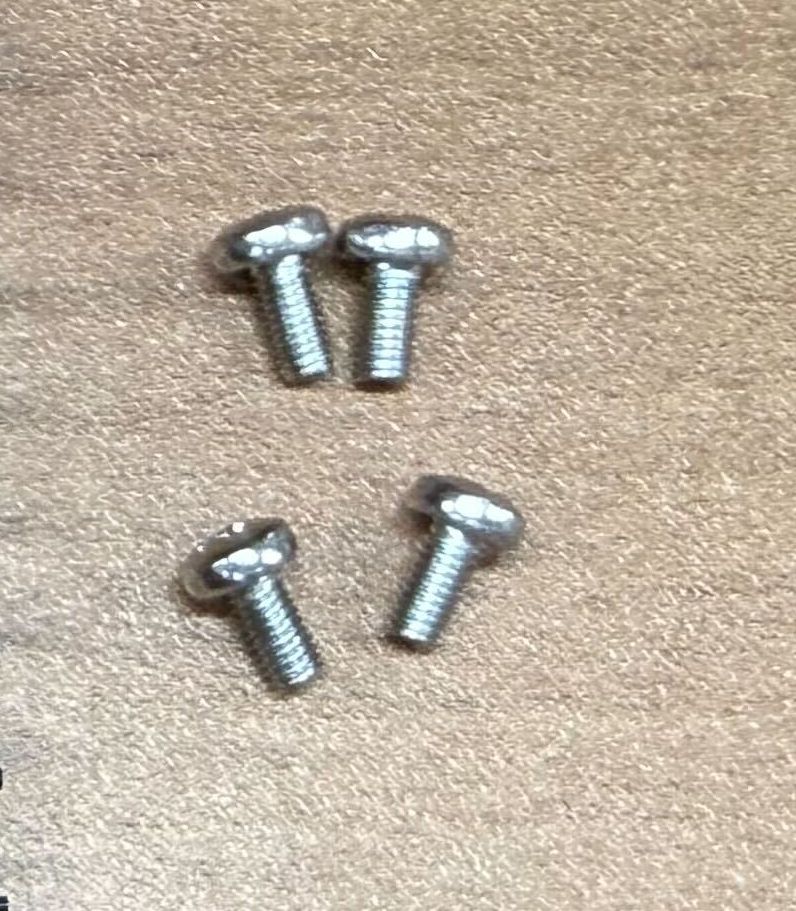

  1. 短いネジ

  1. ファン

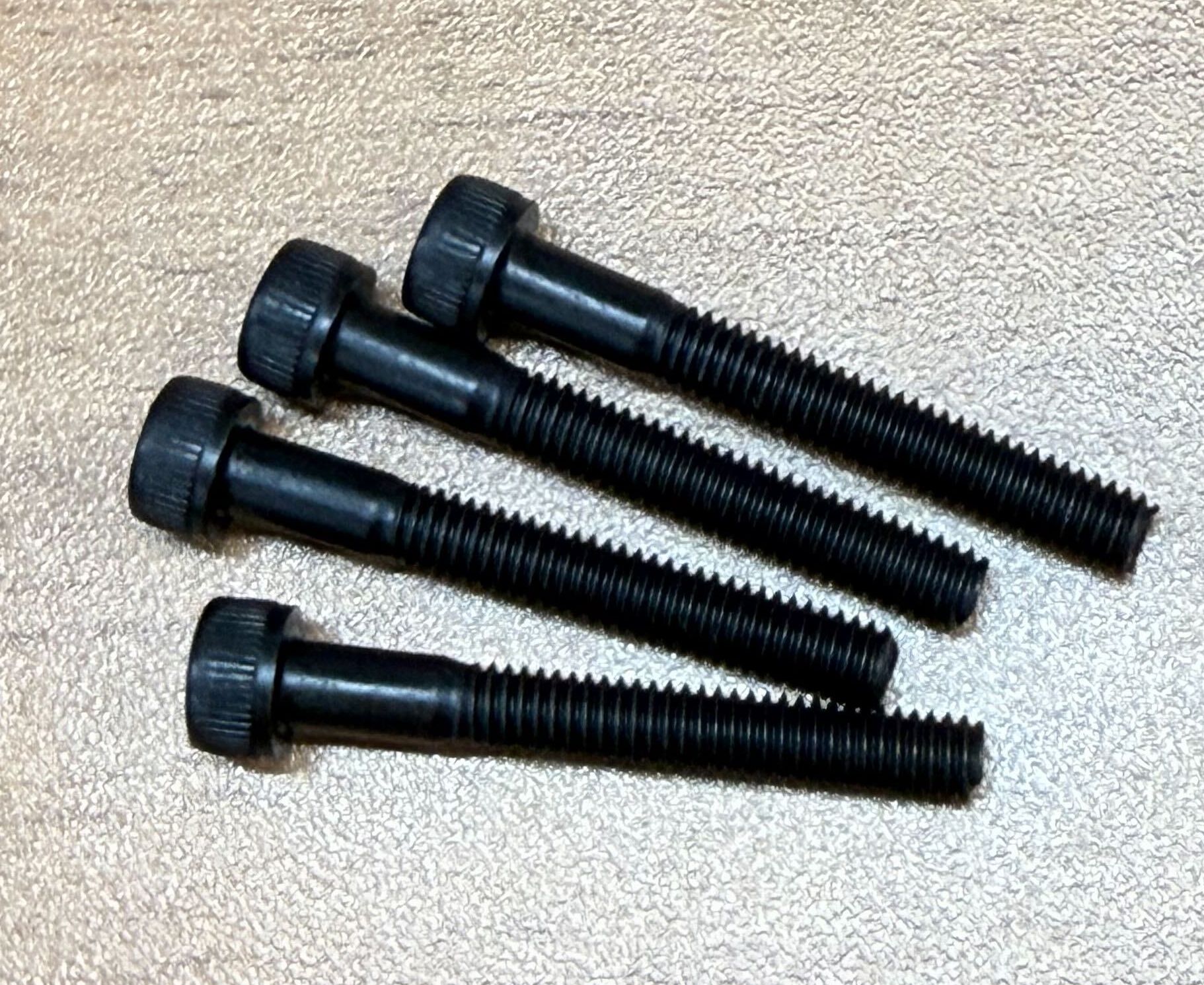

  1. 長いネジ

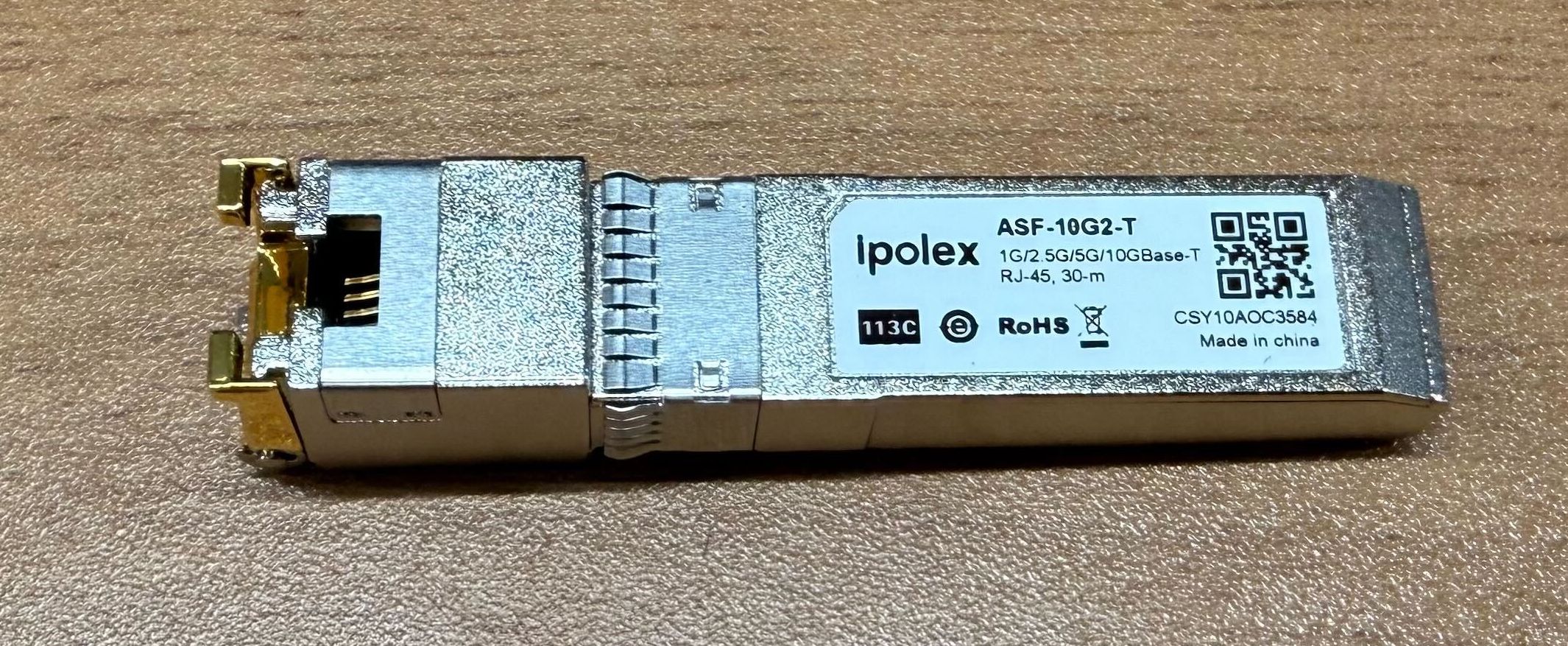

  1. RJ45

  1. microSD

組み立て手順

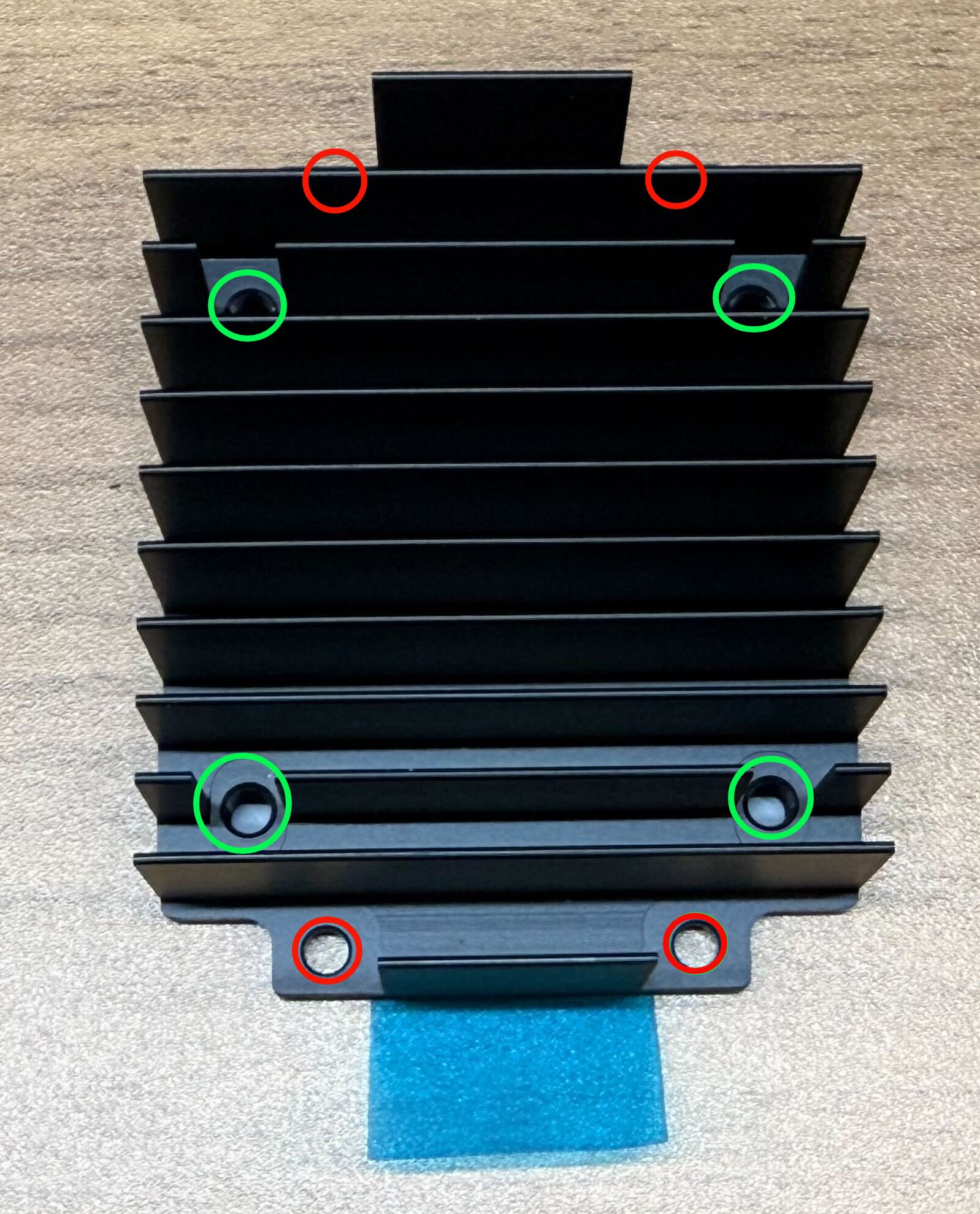

  1. ヒートシンクの裏側（青いシート）からテープを剥がします。

  2. GMSL2-10GbE変換ボード上のプロセッサにヒートシンクを取り付けます。ヒートシンク上の赤い丸と、GMSL2-10GbE変換ボード上のプロセッサの赤い丸が一致するようにします。

  3. GMSL2-10GbE変換ボード上のプロセッサとヒートシンクを、短いネジ4本（赤い丸）で固定します。

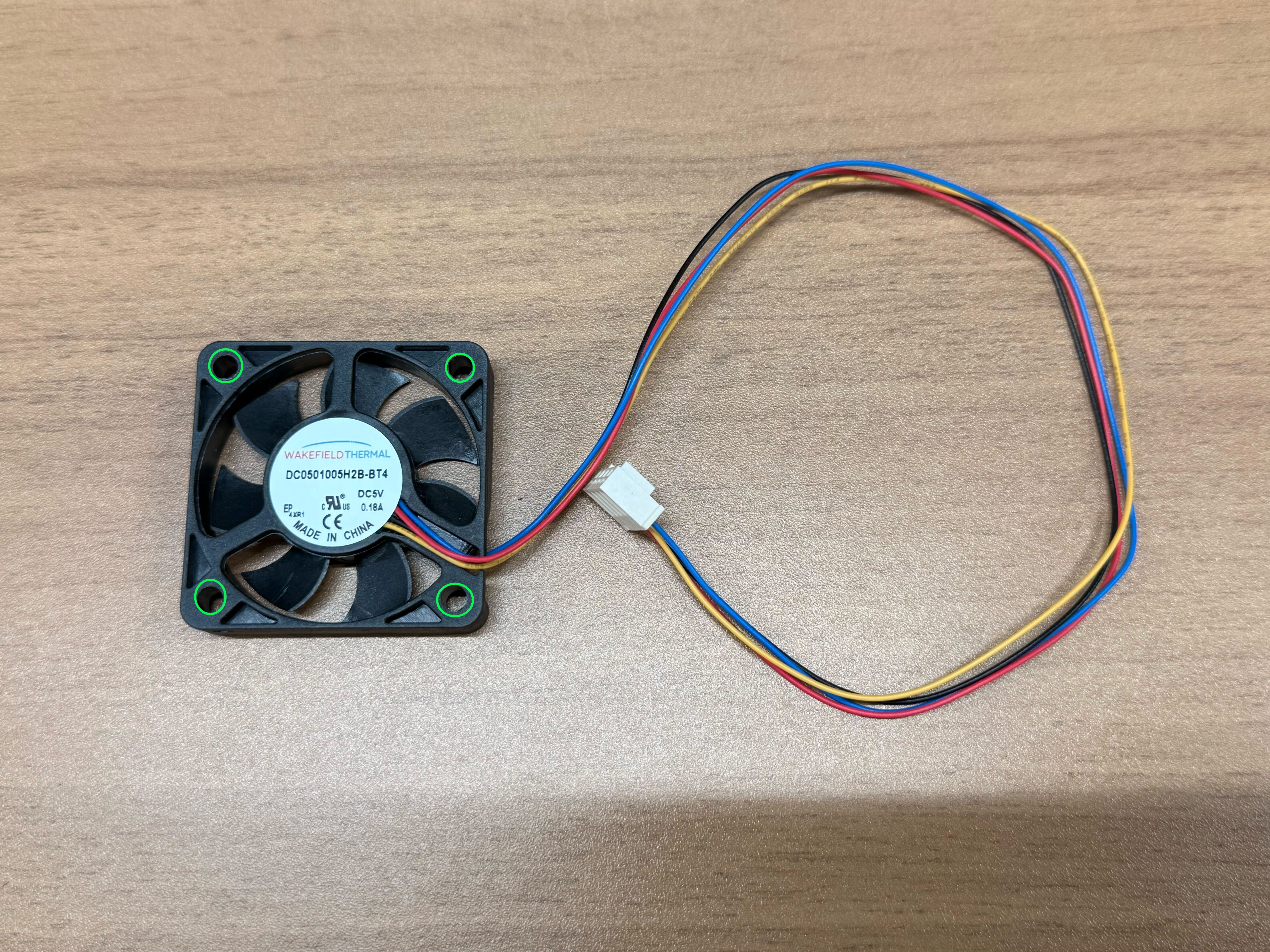

  4. ヒートシンクとFanを、長いネジ4本(緑の丸)で固定します。ラベル面がヒートシンク側に来るようにしてください。

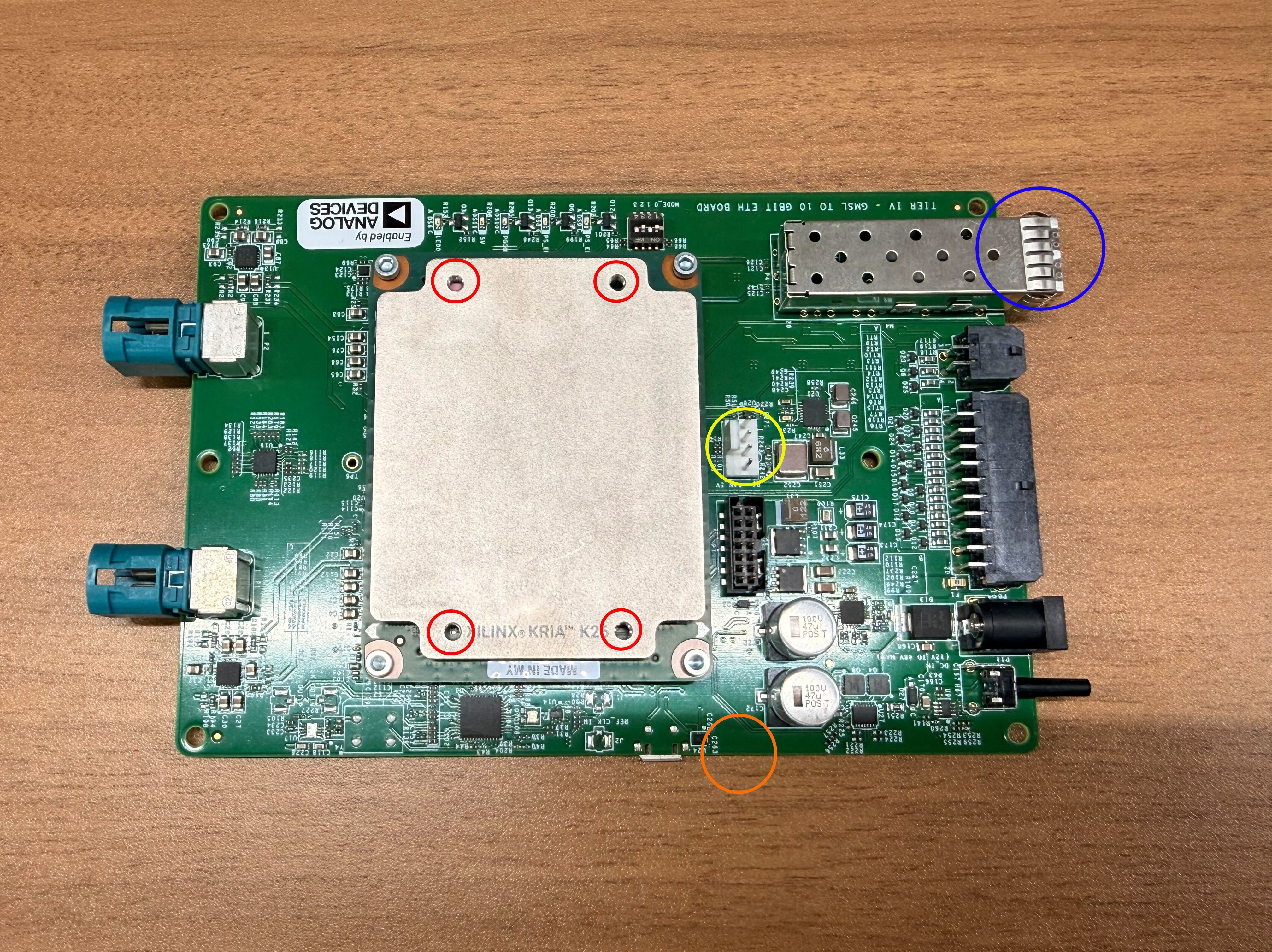

  5. ファンコネクタを、4ピン端子（メインボード上の黄色い丸）に接続します。

  6. ヒートシンクとファンを、長いネジ4本（緑の丸）で固定します

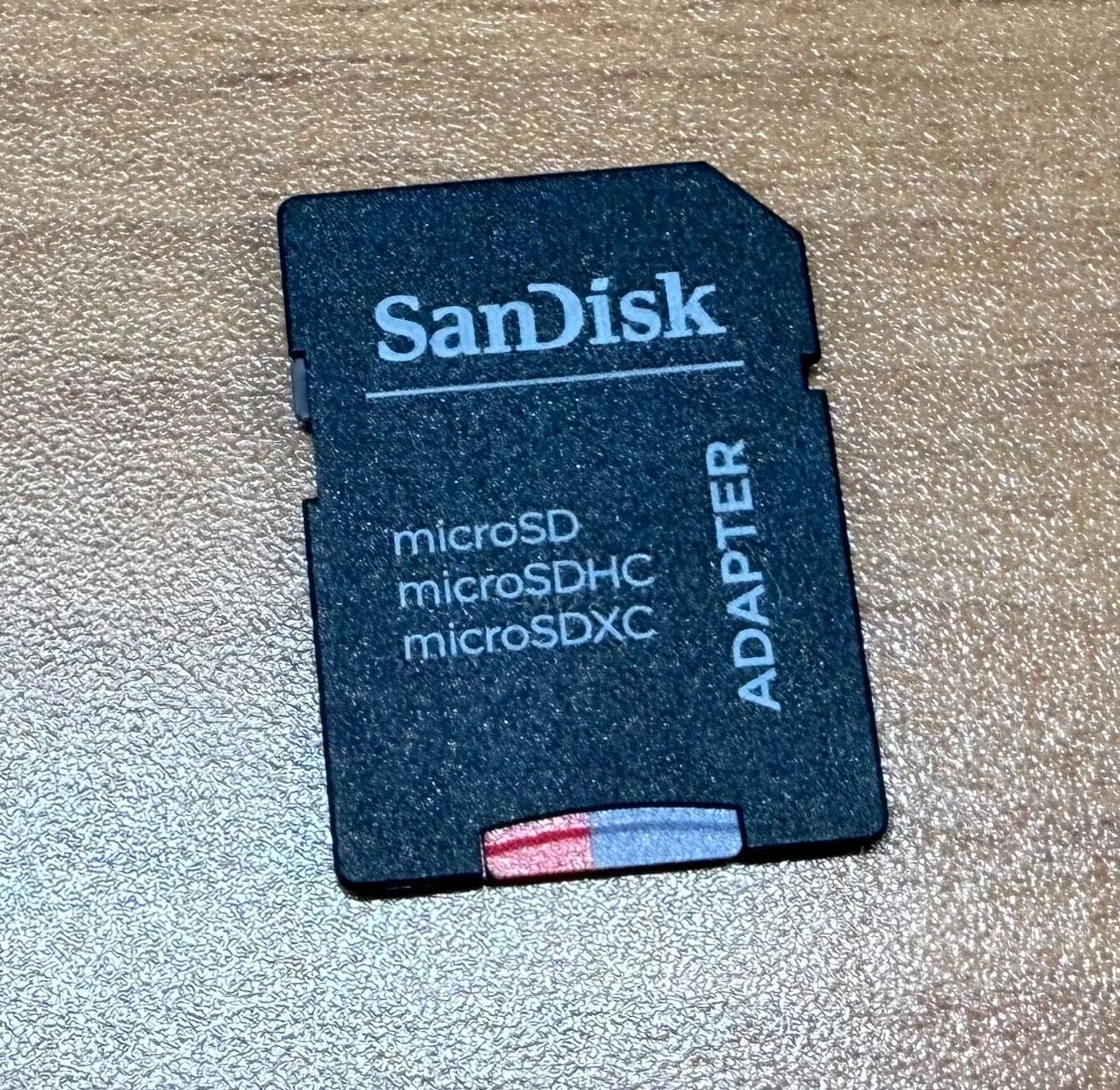

  7. ボード上のカードスロット（オレンジ色の丸）にmicroSDカードを挿入します。
