C1 モデル#

仕様#

モデル名

C1-046

C1-085

C1-120

C1-198

カメラサイズ

38.5mm x 38.5mm x 42.19mm

38.5mm x 38.5mm x 43.21mm

38.5mm x 38.5mm x 48.93mm

38.5mm x 38.5mm x 40.44mm

カメラ重量

48g

53g

55g

51g

視野 (FoV) (水平/垂直)

LDC OFF
46度/32度
LDC ON
46度/32度

LDC OFF
85度/56度
LDC ON
78度/56度

LDC OFF
120度/77度
LDC ON
111度/77度

LDC OFF
198.6度/128.2度
LDC ON
162度/125度

F#

2.2

1.7

1.8

2

有効焦点距離

6.72mm

3.955mm

2.9mm

1.723mm

合計光路長

14.9mm

18.59mm

21.01mm

15.79mm

イメージサークル

\(\phi\) 7.942mm

\(\phi\) 7.84mm

> \(\phi\) 7.2mm

\(\phi\) 5.9mm Max

IRCF

650±10nm

648±10nm

650±15nm

650±10nm

解像度 (TV ライン)

750TVL @ 中心、500TVL @ 70% 画像高さ

750TVL @ 中心、500TVL @ 70% 画像高さ

750TVL @ 中心、500TVL @ 70% 画像高さ

750TVL @ 中心、500TVL @ 70% 画像高さ

被写界深度

185cm - 無限遠フォーカス ピーキング距離: 400cm

112cm - 無限遠フォーカス ピーキング距離: 400cm

106.7cm - 無限遠フォーカス ピーキング距離: 400cm

33cm - 無限遠フォーカス ピーキング距離: 100cm

消費電力

1.7W

1.7W

1.7W

1.7W

電源レベル

9～12 [V]

9～12 [V]

9～12 [V]

9～12 [V]

保存温度範囲

-40°C～105°C

-40°C～105°C

-40°C～105°C

-40°C～105°C

外形図#

../../_images/c1_outline_046.webp

C1-046（46°）#

../../_images/c1_outline_085.webp

C1-085（85°）#

../../_images/c1_outline_120.webp

C1-120（120°）#

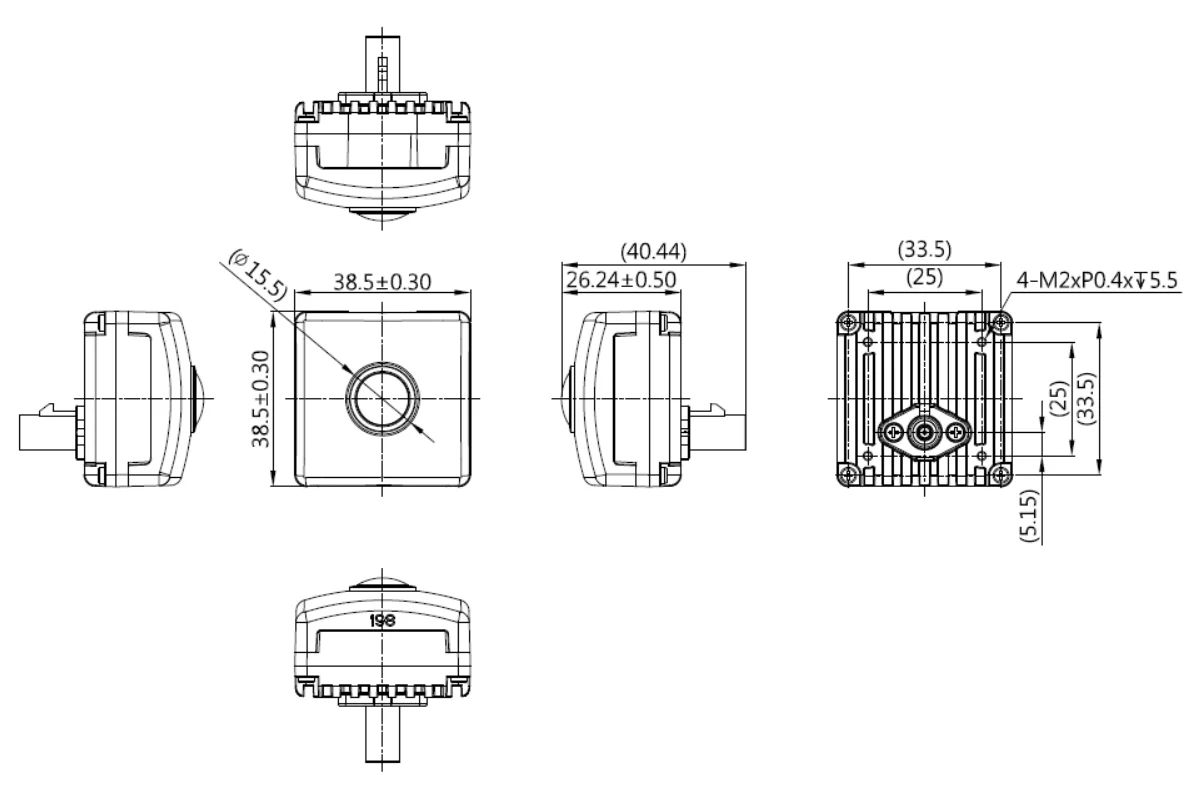

../../_images/c1_outline_198.webp

C1-198（198°）#

C2 モデル#

仕様#

モデル名

C2-030

C2-062

C2-120

C2-176

カメラサイズ

45mm x 45mm x 48.6mm

45mm x 45mm x 53.55mm

45mm x 45mm x 53.04mm

45mm x 45mm x 45.9mm

カメラ重量

115g

142g

125g

107g

視野 (FoV) (水平/垂直)

LDC OFF
30度/19.5度
LDC ON
N/A

LDC OFF
63.5度/41度
LDC ON
63度/40度

LDC OFF
120度/73度
LDC ON
107度/73度

LDC OFF
175.3度/105.3度
LDC ON
143.3度/101.3度

F#

1.6

1.7

1.6

1.8

有効焦点距離

16.3mm

7.9mm

4.63mm

3.1mm

合計光路長

30.01mm

35mm

35mm

27.86mm

イメージサークル

\(\phi\) 10.5mm

\(\phi\) 10.66mm

\(\phi\) 10.6mm Max

\(\phi\) 9.1mm Max

IRCF

650nm @ 透過率50%

650nm @ 透過率50%

650nm @ 透過率50%

650nm @ 透過率50%

解像度 (TV ライン)

1000TVL @ 中心
700TVL @ 70% 像高

1000TVL @ 中心
700TVL @ 70% 像高

1000TVL @ 中心
600TVL @ 70% 像高

900TVL @ 中心
500TVL @ 70% 像高

被写界深度

14m - 無限遠
フォーカスピーク距離: 28m

309cm - 無限遠
フォーカスピーク距離: 620cm

250cm - 無限遠
フォーカスピーク距離: 400cm

45cm - 無限遠
フォーカスピーク距離: 90cm

消費電力

4.6W

4.6W

4.6W

4.6W

電源レベル

9～12 [V]

9～12 [V]

9～12 [V]

9～12 [V]

保存温度範囲

-40°C～105°C

-40°C～105°C

-40°C～105°C

-40°C～105°C

外形図#

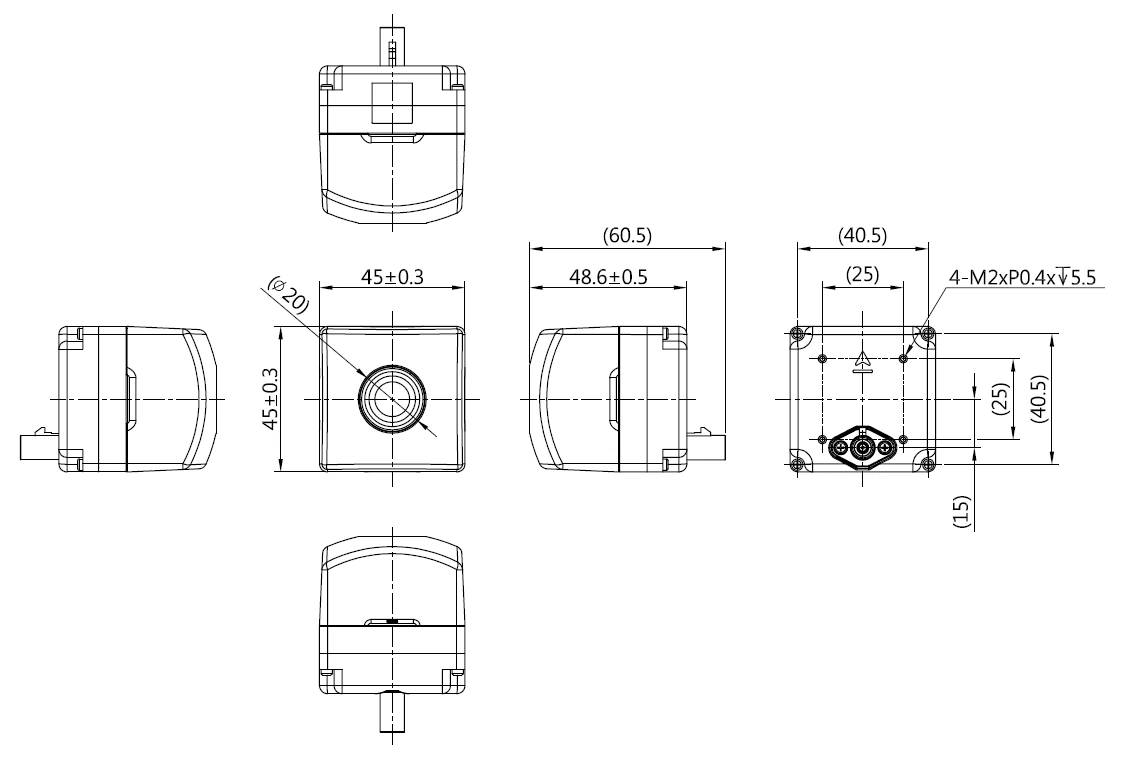

../../_images/c2_outline_030_eol.webp

C2-030（30°）#

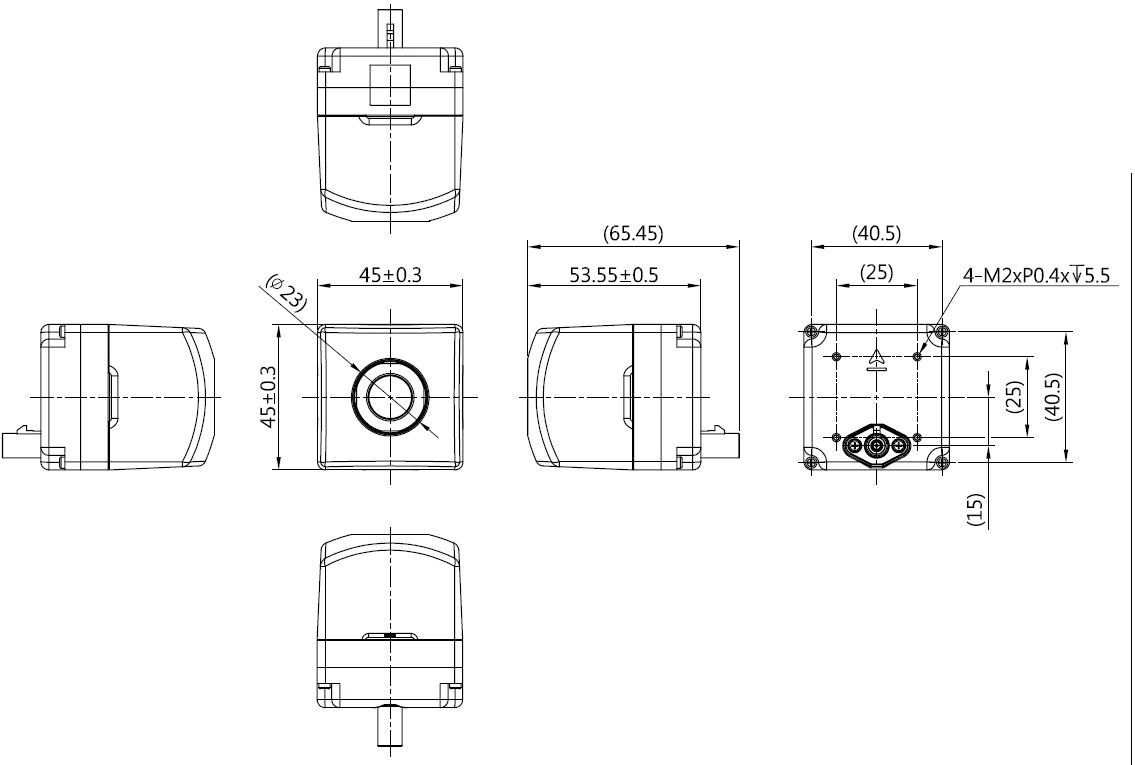

../../_images/c2_outline_062_eol.webp

C2-062（63.5°）#

../../_images/c2_outline_120.webp

C2-120（120°）#

../../_images/c2_outline_176.webp

C2-176（176°）#

C3 モデル#

仕様#

モデル名

C3-030

C3-070

C3-120

カメラサイズ

45mm x 45mm x 51.23mm

45mm x 45mm x 47.58mm

45mm x 45mm x 47.98mm

カメラ重量

-

-

-

視野 (FoV) (水平/垂直)

LDC OFF
30度/16.8度
LDC ON
N/A

LDC OFF
70度/39.6度
LDC ON
67度/38.0度

LDC OFF
120度/65度
LDC ON
109度/66.5度

F#

1.7

1.6

1.6

IRCF

650nm @ 透過率50%

650nm @ 透過率50%

650nm @ 透過率50%

解像度 (TV ライン)

1200TVL @ 中心
1000TVL @ 70% 像高

1200TVL @ 中心
1000TVL @ 70% 像高

1000TVL @ 中心
600TVL @ 70% 像高

被写界深度

17m - 無限遠
フォーカスピーク距離: 33m

350cm - 無限遠
フォーカスピーク距離: 700cm

250cm - 無限遠
フォーカスピーク距離: 500cm

消費電力

5.8W（30fps動作時、-40～85℃）

5.8W（30fps動作時、-40～85℃）

5.8W（30fps動作時、-40～85℃）

電源レベル

9～12 [V]

9～12 [V]

9～12 [V]

保存温度範囲

-40°C～105°C

-40°C～105°C

-40°C～105°C

外形図#

../../_images/c3_outline_030.webp

C3-030（30°）#

../../_images/c3_outline_070.webp

C3-070（70°）#

../../_images/c3_outline_123.webp

C3-120（120°）#

3次元CADデータ#
