accel_brake_map_calibrator#

本ノードの役割は、autoware_raw_vehicle_cmd_converter ノードで使用される accel_map.csv / brake_map.csv を自動的に較正することです。

基本マップ（デフォルトはlexusのもの）が、ロードされた運転データで反復的に更新されます。

較正方法#

キャリブレータの起動#

Autoware の起動後、次のコマンドで autoware_accel_brake_map_calibrator を実行し、自律走行を行います。注：自律走行中に同じ車両インターフェイスを使用できる場合は、手動走行でもデータを収集できます（例：ジョイスティックの使用）。

ros2 launch autoware_accel_brake_map_calibrator accel_brake_map_calibrator.launch.xml rviz:=true

もしrosbagファイルを使用したい場合は、以下のコマンドを実行してください。

ros2 launch autoware_accel_brake_map_calibrator accel_brake_map_calibrator.launch.xml rviz:=true use_sim_time:=true
ros2 bag play <rosbag_file> --clock

キャリブレーション

パラメータ progress_file_output を true に設定してキャリブレーションすると、ログファイルが [autoware_accel_brake_map_calibrator ディレクトリ]/config/ に出力されます。キャリブレーション後は、[autoware_accel_brake_map_calibrator ディレクトリ]/config/accel_map.csv および [autoware_accel_brake_map_calibrator ディレクトリ]/config/brake_map.csv でアクセルマップとブレーキマップを確認できます。

キャリブレーションプラグイン#

rviz:=true オプションを使用すると、RViz が以下のキャリブレーションプラグインと一緒に表示されます。

現在の状態（速度とペダル）がプラグインに表示されます。現在のセルの色は、現在のデータが有効か無効かに応じて緑色または赤色で変わります。次の条件を満たさないデータは無効と見なされ、推定には使用されません。これは、過激なデータ（ペダルが急速に移動しているときなど）がキャリブレーションの精度を低下させるためです。

速度とペダルの状態がインデックス値から一定の範囲内にある
ステア値、ペダル速度、ピッチ値などが対応するしきい値よりも小さい
速度がしきい値よりも大きい

詳細なパラメータは、パラメータセクションで説明されています。

注:キャリブレーション中は、現在の状態が赤色か緑色かを気にしないでください。すべてのセルが赤色になるまでデータを取得し続ければ十分です。

マップ内の各セルの値は最初は灰色ですが、そのセル内の有効なデータの数が蓄積されるにつれて青色から赤色に変化します。マップの各セルが赤色に近くなるまでキャリブレーションを続けることをお勧めします。特に、停止付近の性能は 0 ～ 6 m/s の速度と +0.2 ～ -0.4 のペダル値に大きく依存するため、これらの領域に焦点を当てることが望ましいです。

診断#

accel brake map_calibrator はキャリブレーションのステータスに応じて診断メッセージを発行します。診断タイプ WARN は、現在のアクセル/ブレーキマップが不正確であると推定されることを示します。この状況では、アクセル/ブレーキマップの再キャリブレーションを実行することを強くお勧めします。

状態	診断タイプ	診断メッセージ	説明
キャリブレーション不要	`OK`	"OK"
キャリブレーション必要	`WARN`	"アクセル/ブレーキマップのキャリブレーションが必要です。"	現在のアクセル/ブレーキマップの精度は低いかもしれません。

この診断ステータスは、以下のROSトピックでも確認できます。

ros2 topic echo /accel_brake_map_calibrator/output/update_suggest

診断タイプが WARN の場合、このトピックに True がパブリッシュされ、accel/brake マップの更新が提案されます。

accel / brake マップ精度の評価#

マップの精度は、観測加速度と予測加速度の 2乗平均平方根誤差 (RMSE) で評価されます。

用語:

観測加速度: ホイール速度の微分から計算される現在の車両の加速度。

予測加速度: Autoware が期待する、accel/brake マップの元の出力。この値は、現在のペダルと速度を使用して計算されます。

以下のトピックで追加のエラー情報を確認できます。

/accel_brake_map_calibrator/output/current_map_error : csv_path_accel/brake_map パスで設定された元のマップのエラー。この値が大きい場合、元のマップは正確ではありません。
/accel_brake_map_calibrator/output/updated_map_error : このノードで較正されたマップのエラー。この値が大きい場合、較正品質は低いです。
/accel_brake_map_calibrator/output/map_error_ratio : 元のマップと更新されたマップのエラー率 (比率 = 更新 / 現在のマップ)。この値が 1 未満の場合、マップを更新することが望ましいです。

較正データを視覚化する#

較正のプロセスは以下のように視覚化できます。これらのスクリプトには較正のログ出力が必要なので、視覚化のために較正を実行している間は pedal_accel_graph_output のパラメータを true に設定する必要があります。

アクセルと加速度の関係のグラフを視覚化する#

以下のコマンドで、較正で使用されたデータのプロットを表示します。各速度範囲のプロットでは、ペダルと加速度の関係が分布表示されており、ピッチ角に応じて色付けされた生のデータポイントが含まれています。

ros2 run autoware_accel_brake_map_calibrator view_plot.py

加速度/速度/ペダルのデータに関する統計を視覚化#

以下のコマンドは、キャリブレーションの統計を示します。

平均値
標準偏差
データ数

各地図セル内のすべてのデータについて。

ros2 run autoware_accel_brake_map_calibrator view_statistics.py

キャリブレートされた加速 / ブレーキマップをいつでも保存する方法#

次のコマンドでいつでも加速およびブレーキマップを保存できます。

ros2 service call /accel_brake_map_calibrator/update_map_dir tier4_vehicle_msgs/srv/UpdateAccelBrakeMap "path: '<accel/brake map directory>'"

AutowareでAccel_map.csv/brake_map.csvを読み込むデフォルトのディレクトリにaccelマップとブレーキマップを保存するには、RVizプラグイン（AccelBrakeMapCalibratorButtonPanel）を使用します。

1.「パネル」タブをクリックして、AccelBrakeMapCalibratorButtonPanelを選択します。

add_panel

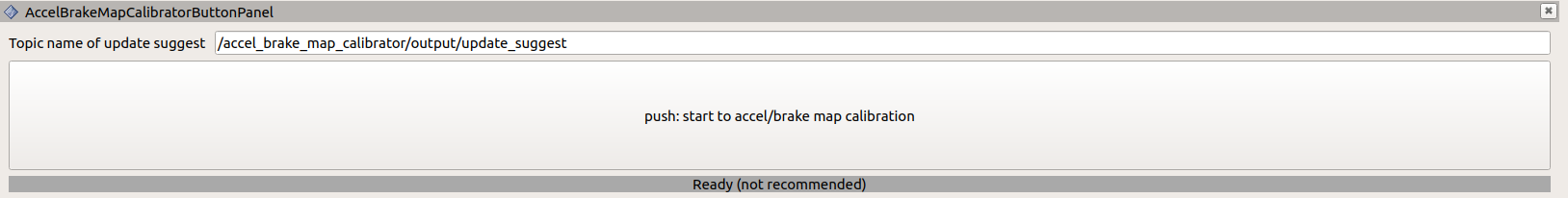

2.パネルを選択すると、ボタンがRVizの下部に表示されます。

calibrator_button_panel

3.ボタンを押すと、accel /ブレーキマップが保存されます。（キャリブレーターノードが実行されていない場合など、特定の状況ではボタンを押せません。）

push_calibration_button

パラメータ#

システムパラメータ#

名称	タイプ	説明	デフォルト値
update_method	string	マップのキャリブレーション手法を選択できます。"update_offset_each_cell" は、マップ上の各グリッドセルのオフセットを計算します。 "update_offset_total" は、マップの合計オフセットを計算します。	"update_offset_each_cell"
get_pitch_method	string	"tf": tf からピッチを取得する、"none": ピッチ検証とピッチ補正を実行できません。	"tf"
pedal_accel_graph_output	bool	true の場合、ペダルアクセルのログを出力します。	true
progress_file_output	bool	true の場合、更新プロセスのログと CSV ファイルを出力します。	false
default_map_dir	str	デフォルトのマップディレクトリ	[autoware_raw_vehicle_cmd_converter のディレクトリ]/data/default/
calibrated_map_dir	str	キャリブレーションされたマップディレクトリ	[autoware_accel_brake_map_calibrator のディレクトリ]/config/
update_hz	double	更新の Hz	10.0

アルゴリズムパラメータ#

名称	種別	説明	デフォルト値
initial_covariance	double	初期加速度マップの共分散 (共分散が大きいほど更新速度が向上)	0.05
velocity_min_threshold	double	これより小さい速度は更新に使用されない。	0.1
velocity_diff_threshold	double	速度データがこのしきい値よりグリッド参照速度 (中央値) から離れている場合、関連データは更新に使用されない。	0.556
max_steer_threshold	double	ステアリング角度がこの値より大きい場合、関連データは更新に使用されない。	0.2
max_pitch_threshold	double	ピッチ角度がこの値より大きい場合、関連データは更新に使用されない。	0.02
max_jerk_threshold	double	自車加速度から計算された自車ジャークがこの値より大きい場合、関連データは更新に使用されない。	0.7
pedal_velocity_thresh	double	ペダル移動速度がこの値より大きい場合、関連データは更新に使用されない。	0.15
pedal_diff_threshold	double	現在ペダル値がこのしきい値より前の値から離れている場合、関連データは更新に使用されない。	0.03
max_accel	double	速度ソースから計算される加速度の最大値。	5.0
min_accel	double	速度ソースから計算される加速度の最小値。	-5.0
pedal_to_accel_delay	double	加速度への actuation_cmd との間の遅延時間 (更新ロジックで考慮)。	0.3
update_suggest_thresh	double	RMSE 比率がこの値になる更新の提案フラグ (RMSE 比率: [新しいマップの RMSE] / [元のマップの RMSE])。	0.7
max_data_count	int	視覚化用。各グリッドのデータ数がこの値になると、グリッドの色が赤になる。	100
accel_brake_value_source	string	加速度/ブレーキソースとして actuation_status または actuation_command を使用するかどうか。	status

テストユーティリティースクリプト#

定常加速/制動コマンドテスト#

これらのスクリプトは、加速/制動マップ較正のテストに役立ちます。これらは、ユーザーがCLIを介して対話的に与える定数の加速/制動値を持つActuationCmdを生成します。

accel_tester.py
brake_tester.py
actuation_cmd_publisher.py

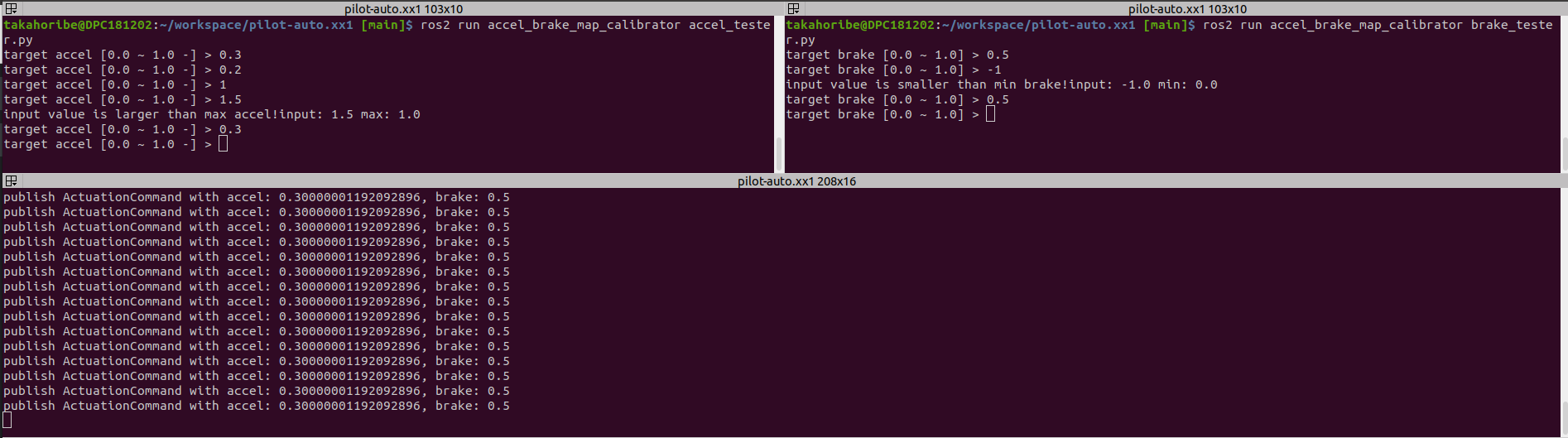

accel/brake_tester.pyは、CLIからターゲットの加速/制動コマンドを受け取ります。ターゲット値をactuation_cmd_publisher.pyに送信し、これがActuationCmdを生成します。次のコマンドを別のターミナルで実行して、これらのスクリプトを実行でき、以下のスクリーンショットのようになります。

ros2 run autoware_accel_brake_map_calibrator accel_tester.py
ros2 run autoware_accel_brake_map_calibrator brake_tester.py
ros2 run autoware_accel_brake_map_calibrator actuation_cmd_publisher.py

actuation_cmd_publisher_util

校正手法#

2つのアルゴリズム、update_offset_four_cell_aroundとupdate_offset_each_cellが加速度マップ更新用に選択できます。詳細についてはリンクを参照してください。

データの前処理#

校正の前に、欠損または使用不能なデータ（例：ハンドル角が大きすぎる）をまず取り除く必要があります。以下のパラメーターは、除去するデータを決定するために使用されます。

パラメーター#

名	説明	デフォルト値
velocity_min_threshold	最小速度を除外	0.1
max_steer_threshold	大きなステアリング角を除外	0.2
max_pitch_threshold	大きなピッチ角を除外	0.02
max_jerk_threshold	大きなジャークを除外	0.7
pedal_velocity_thresh	大きなペダリング速度を除外	0.15

update_offset_each_cell#

各格子に十分近いデータを使用して、再帰的最小二乗法（RLS）手法で更新します。

利点 : 各グリッドに十分近いデータのみがキャリブレーションに使用されるため、各ポイントで正確な更新が可能です。

欠点 : 除外するデータ量が多いため、キャリブレーションに時間がかかります。

パラメータ#

データの選択は、次のしきい値によって決定されます。

名前	既定値
velocity_diff_threshold	0.556
pedal_diff_threshold	0.03

フォーミュラの更新#

\[ \begin{align} \theta[n]=& \theta[n-1]+\frac{p[n-1]x^{(n)}}{\lambda+p[n-1]{(x^{(n)})}^2}(y^{(n)}-\theta[n-1]x^{(n)})\\ p[n]=&\frac{p[n-1]}{\lambda+p[n-1]{(x^{(n)})}^2} \end{align} \]

変数#

変数名	記号
共分散	\(p[n-1]\)
マップオフセット	\(\theta[n]\)
forgetting factor	\(\lambda\)
フィー	\(x(=1)\)
測定加速度	\(y\)

update_offset_four_cell_around [1]#

RLS（再帰的最小二乗法）により、新規取得データ周囲の 4 つのグリッドにおけるオフセットを更新します。この更新では、線形補間を考慮するため、適切な重み付けが適用されます。そのため、しきい値によるデータの除去を行う必要はありません。

利点: 適切な重み付けを使用してデータ周囲の 4 つのグリッドにおいて更新を行うため、データが無駄になりません。 欠点: データの極端なバイアスにより、精度の低下が発生する可能性があります。たとえば、図 2 の \(Z_{RR}\) 付近でデータ \(z(k)\) がバイアスされた場合、4 つの周囲点（\(Z_{RR}\)、\(Z_{RL}\)、\(Z_{LR}\)、および \(Z_{LL}\)）で更新が実行されますが、\(Z_{LL}\) の精度は期待できません。

実装#

更新式については、[1] の式 (7)～(10) を参照してください。さらに、Anti-Windup については [1] の式 (17) および (18) が使用されます。

参考資料#

[1] Gabrielle Lochrie, Michael Doljevic, Mario Nona, Yongsoon Yoon, Anti-Windup Recursive Least Squares Method for Adaptive Lookup Tables with Application to Automotive Powertrain Control Systems, IFAC-PapersOnLine, Volume 54, Issue 20, 2021, Pages 840-845
