スマート MPC トレジャクサリー追従#
スマート MPC (Model Predictive Control) は、モデル予測制御と機械学習を組み合わせた制御アルゴリズムです。モデル予測制御の利点を継承すると同時に、機械学習を利用したデータドリブン手法でモデリングの難しさを解決します。
この技術により、環境データの収集が可能な限り、実装コストの高いモデル予測制御を比較的容易に運用できます。
提供されている機能#
このパッケージは、パス追従制御向けのスマート MPC ロジックと、学習および評価の仕組みを提供します。これらの機能を以下に示します。
iLQR/MPPI ベースのトレジャクサリー追従制御#
制御モードは "ilqr"、"mppi"、"mppi_ilqr" から選択でき、mpc_param.yaml の mpc_parameter:system:mode として設定できます。
"mppi_ilqr" モードでは、iLQR の初期値が MPPI ソリューションによって与えられます。
[!注意] デフォルト設定では、"mppi" モードのパフォーマンスがサンプル数の不足により制限されます。この問題は、GPU サポートを導入する継続的な作業によって解決されています。
シミュレーションを実行するには、次のコマンドを実行します。
ros2 launch autoware_launch planning_simulator.launch.xml map_path:=$HOME/autoware_map/sample-map-planning vehicle_model:=sample_vehicle sensor_model:=sample_sensor_kit trajectory_follower_mode:=smart_mpc_trajectory_follower
[!NOTE]
名目モデルのnominal_param.yamlが設定されている場合は、trained_model_param.yamlの
trained_model_parameter:control_application:use_trained_modelをfalseに設定してください。学習済みモデルを使用して実行するには、trained_model_parameter:control_application:use_trained_modelをtrueに設定しますが、学習済みモデルは次の手順に従って生成する必要があります。
モデルの学習と制御への反映#
学習データを収集するには、autowareを起動して、走行を行い、次のコマンドでrosbagデータを記録します。
ros2 bag record /localization/kinematic_state /localization/acceleration /vehicle/status/steering_status /control/command/control_cmd /control/trajectory_follower/control_cmd /control/trajectory_follower/lane_departure_checker_node/debug/deviation/lateral /control/trajectory_follower/lane_departure_checker_node/debug/deviation/yaw /system/operation_mode/state /vehicle/status/control_mode /sensing/imu/imu_data /debug_mpc_x_des /debug_mpc_y_des /debug_mpc_v_des /debug_mpc_yaw_des /debug_mpc_acc_des /debug_mpc_steer_des /debug_mpc_X_des_converted /debug_mpc_x_current /debug_mpc_error_prediction /debug_mpc_max_trajectory_err /debug_mpc_emergency_stop_mode /debug_mpc_goal_stop_mode /debug_mpc_total_ctrl_time /debug_mpc_calc_u_opt_time
rosbagのディレクトリにrosbag2.bashを移動させて、ディレクトリで下記コマンドを実行します
bash rosbag2.bash
rosbagデータをCSV形式に変換してモデルをトレーニングします。
[!NOTE] 実行時に大量の端末が自動的に開きますが、rosbagデータの変換が完了すると自動的に閉じられます。 このプロセスを開始してからすべての端末が閉じられるまで、Autowareは実行しないでください。
代わりに、Python環境で次のコマンドを実行することで同様の結果を得ることができます。
from autoware_smart_mpc_trajectory_follower.training_and_data_check import train_drive_NN_model
model_trainer = train_drive_NN_model.train_drive_NN_model()
model_trainer.transform_rosbag_to_csv(rosbag_dir)
rosbag_dir は rosbag ディレクトリを表します。
この時、rosbag_dir 内のすべての CSV ファイルは最初に自動的に削除されます。
モデルのトレーニングの方法について説明します。
trained_model_param.yaml の trained_model_parameter:memory_for_training:use_memory_for_training が true に設定されている場合、LSTM を含むモデルに対するトレーニングが行われ、false に設定されている場合、LSTM を含まないモデルに対するトレーニングが行われます。
LSTM を使用すると、セル状態および隠れ状態は履歴時系列データに基づいて更新され、予測に反映されます。
トレーニングと検証に使用される rosbag ディレクトリのパス (dir_0、dir_1、dir_2、dir_val_0、dir_val_1、dir_val_2...) と、モデルを保存するディレクトリ (save_dir) から、Python 環境で次のようにモデルを保存できます。
from autoware_smart_mpc_trajectory_follower.training_and_data_check import train_drive_NN_model
model_trainer = train_drive_NN_model.train_drive_NN_model()
model_trainer.add_data_from_csv(dir_0, add_mode="as_train")
model_trainer.add_data_from_csv(dir_1, add_mode="as_train")
model_trainer.add_data_from_csv(dir_2, add_mode="as_train")
...
model_trainer.add_data_from_csv(dir_val_0, add_mode="as_val")
model_trainer.add_data_from_csv(dir_val_1, add_mode="as_val")
model_trainer.add_data_from_csv(dir_val_2, add_mode="as_val")
...
model_trainer.get_trained_model()
model_trainer.save_models(save_dir)
add_modeが指定されなかった場合、または検証データが追加されなかった場合、トレーニングデータはトレーニングおよび検証に使用するために分割されます。
多項式回帰の実行後は、次のとおり、NNを残差でトレーニングできます。
model_trainer.get_trained_model(use_polynomial_reg=True)
[!NOTE] デフォルト設定では、回帰はいくつかの事前に選択された多項式によって実行されます。
get_trained_modelの引数としてuse_selected_polynomial=Falseが設定されている場合、deg引数によって使用される多項式の最大次数を設定できます。
NN モデルが使用されず、多項式回帰のみが実行される場合は、次のコマンドを実行します:
model_trainer.get_trained_model(use_polynomial_reg=True,force_NN_model_to_zero=True)
model_for_test_drive.pthとpolynomial_reg_info.npzをsave_dirからホームディレクトリに移動し、Trained Modelの反映のため、trained_model_param.yaml内のtrained_model_parameter:control_application:use_trained_modelを true に設定します。
性能評価#
ここではサンプル車両のホイールベースが2.79 mであるところ、コントローラ側に2.0 mという誤った値を入力した場合の適応性能の検証を例として示します。
コントローラに2.0 mのホイールベースを与えるため、nominal_param.yamlのnominal_parameter:vehicle_info:wheel_baseの値を2.0に設定し、次のコマンドを実行します。
python3 -m smart_mpc_trajectory_follower.clear_pycache
Autoware でのテスト#
トレーニング前に公称モデルで Autoware に対する制御テストを実行するには、trained_model_param.yaml 内の trained_model_parameter:control_application:use_trained_model が false であることを確認し、「iLQR/MPPI に基づく Trajectory 以下の制御」で説明した方法で Autoware を起動します。今回は、次のルートをテストに使用します。
ROS バッグを記録し、ROS バッグを記録し、「モデルのトレーニングと制御への反映」で説明した方法でモデルをトレーニングし、生成されたファイル model_for_test_drive.pth と polynomial_reg_info.npz をホームディレクトリに移動します。サンプルモデルは trained_model_param.yaml 内の trained_model_parameter:memory_for_training:use_memory_for_training が true に設定された条件下で動作します。sample_models/wheel_base_changed から取得できます。
[!NOTE] トレーニングに使用されるデータは少量ですが、簡略化するために、このデータ量でどの程度のパフォーマンスが向上するかを確認します。
ここで取得したトレーニング済みモデルを使用して制御するには、trained_model_parameter:control_application:use_trained_model を true に設定し、同様に Autoware を起動し、同じルートで ROS バッグを記録しながら走行します。
走行が完了したら、「モデルのトレーニングと制御への反映」で説明した方法を使用して ROS バッグファイルを CSV 形式に変換します。control/autoware_smart_mpc_trajectory_follower/autoware_smart_mpc_trajectory_follower/training_and_data_check/data_checker.ipynb で lateral_error_visualize 関数を公称の ROS バッグファイル rosbag_nominal とトレーニング済み ROS バッグファイル rosbag_trained に対して実行すると、次のように横方向偏差のグラフを取得できます。
lateral_error_visualize(dir_name=rosbag_nominal,ylim=[-1.2,1.2])
lateral_error_visualize(dir_name=rosbag_trained,ylim=[-1.2,1.2])

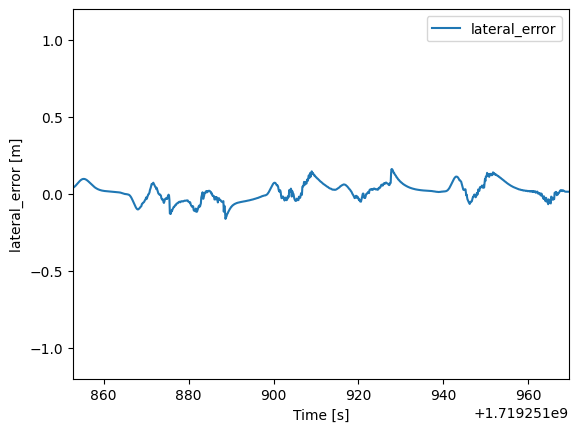

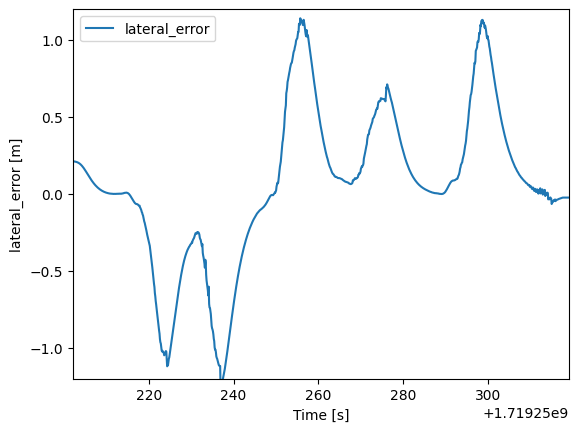

以下の結果が得られました。
Pythonシミュレータでのテスト#
まず、Pythonシミュレータでホイールベースを2.79 mにするには、次のファイルを作成し、名前をsim_setting.jsonにしてcontrol/autoware_smart_mpc_trajectory_follower/autoware_smart_mpc_trajectory_follower/python_simulatorに保存します。
{
"wheelbase": 2.79
}
{ "wheel_base": 2.79 }
次に、control/autoware_smart_mpc_trajectory_follower/autoware_smart_mpc_trajectory_follower/python_simulator に移動した後、以下のコマンドを実行してパイソンシミュレータ上でスラローム走行をノミナル制御を使用してテストします。
python3 run_python_simulator.py nominal_test
運転の結果は test_python_nominal_sim に格納されます。

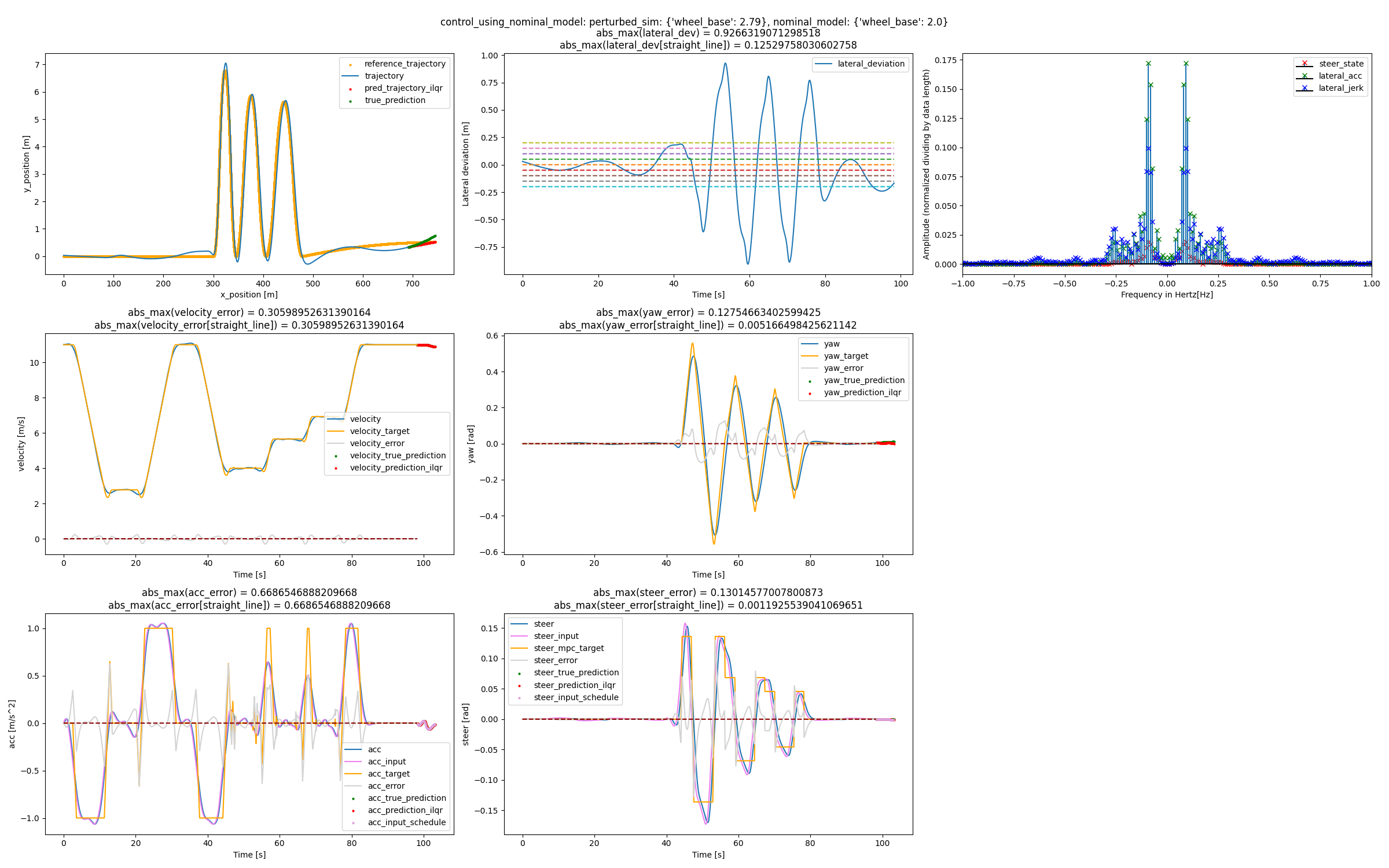

以下の結果が得られました。
最上段の中央は横方向逸脱量を表します。
純粋追従の制御下で、8の字走行データを使用してトレーニングを実行するには、以下のコマンドを実行します。
得られたモデルに基づく8の字走行と運転を使用してトレーニングを実行するには、以下のコマンドを実行します。
python3 run_python_simulator.py
運転の結果は test_python_trined_sim に格納されています。

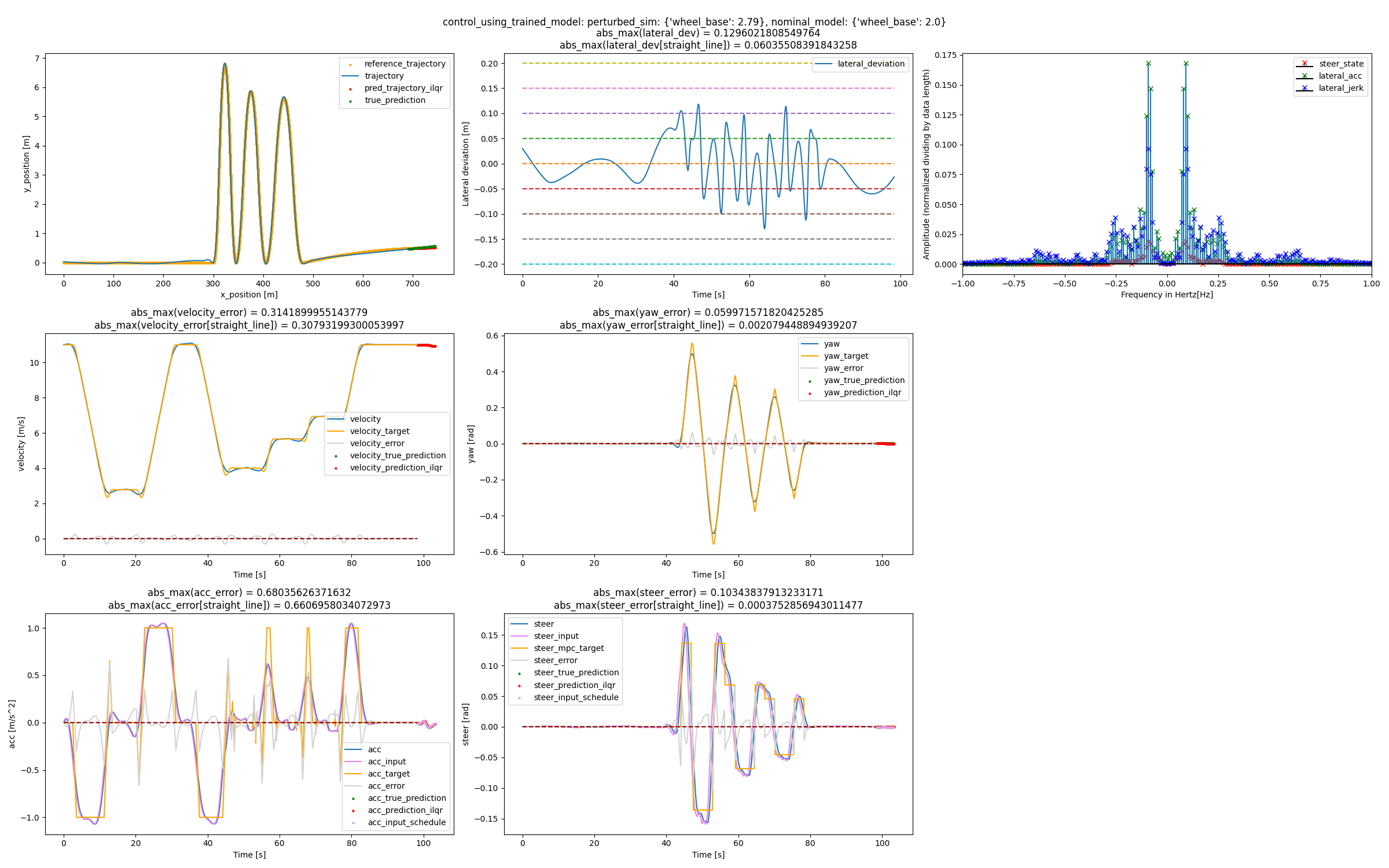

trained_model_param.yaml の trained_model_parameter:memory_for_training:use_memory_for_training が true に設定された場合、以下の結果が得られました。
trained_model_param.yaml の trained_model_parameter:memory_for_training:use_memory_for_training が false に設定された場合、以下の結果が得られました。
横方向偏差が大幅に改善されていることがわかります。 ただし、LSTM の有無による運転の違いはあまり明らかではありません。
違いを明確にするために、例として steer_time_delay などのパラメータを試行できます。
まず、公称モデル設定の値をデフォルト値に戻すために、nominal_param.yaml の nominal_parameter:vehicle_info:wheel_base の値を 2.79 に設定して、次のコマンドを実行します。
python3 -m smart_mpc_trajectory_follower.clear_pycache
次に、sim_setting.json を次のように修正します:
{ "steer_time_delay": 1.01 }
このように、steer_time_delay を 1.01 秒に設定して実験を実施します。

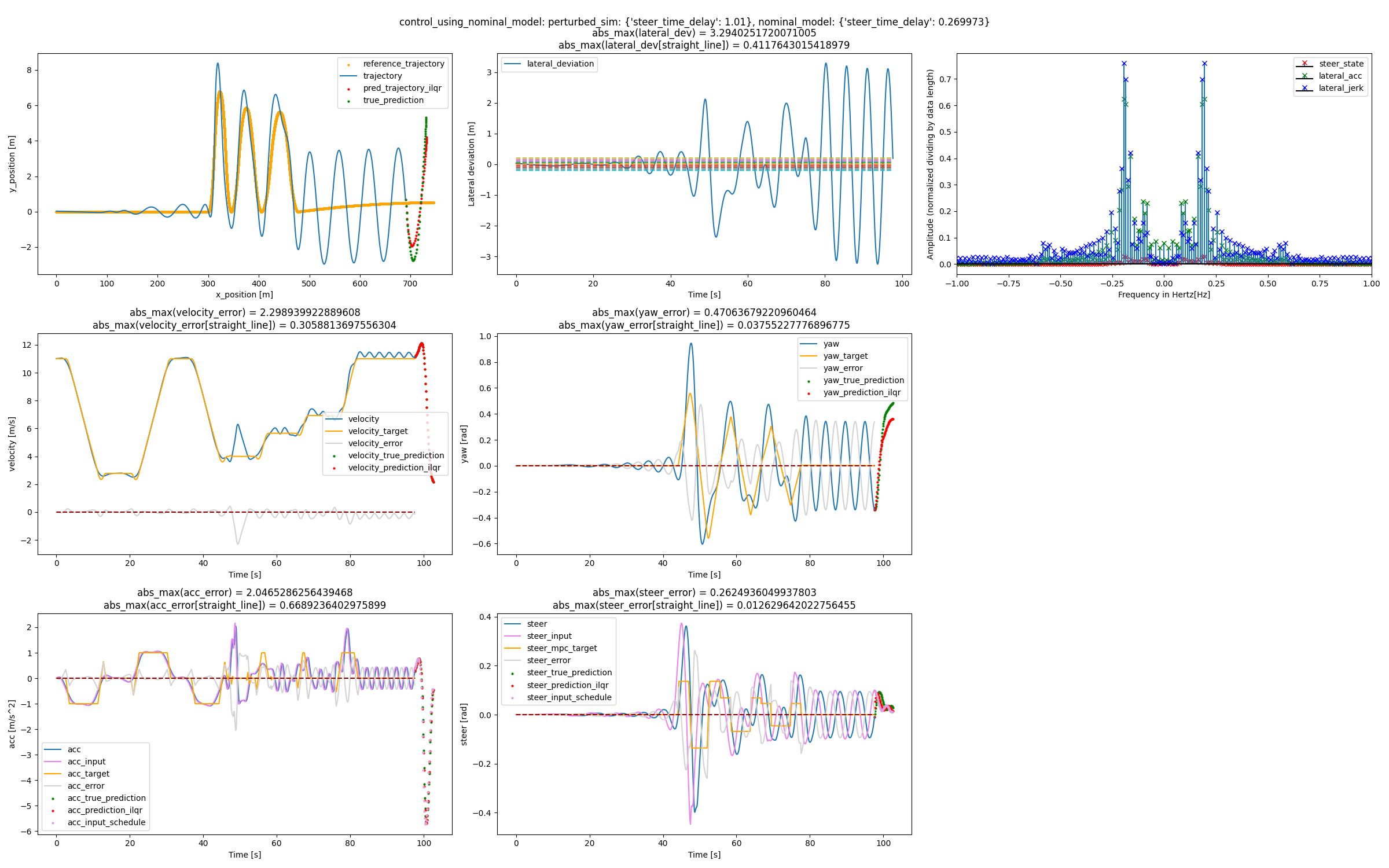

公称モデルを使用した走行の結果は次のとおりです。

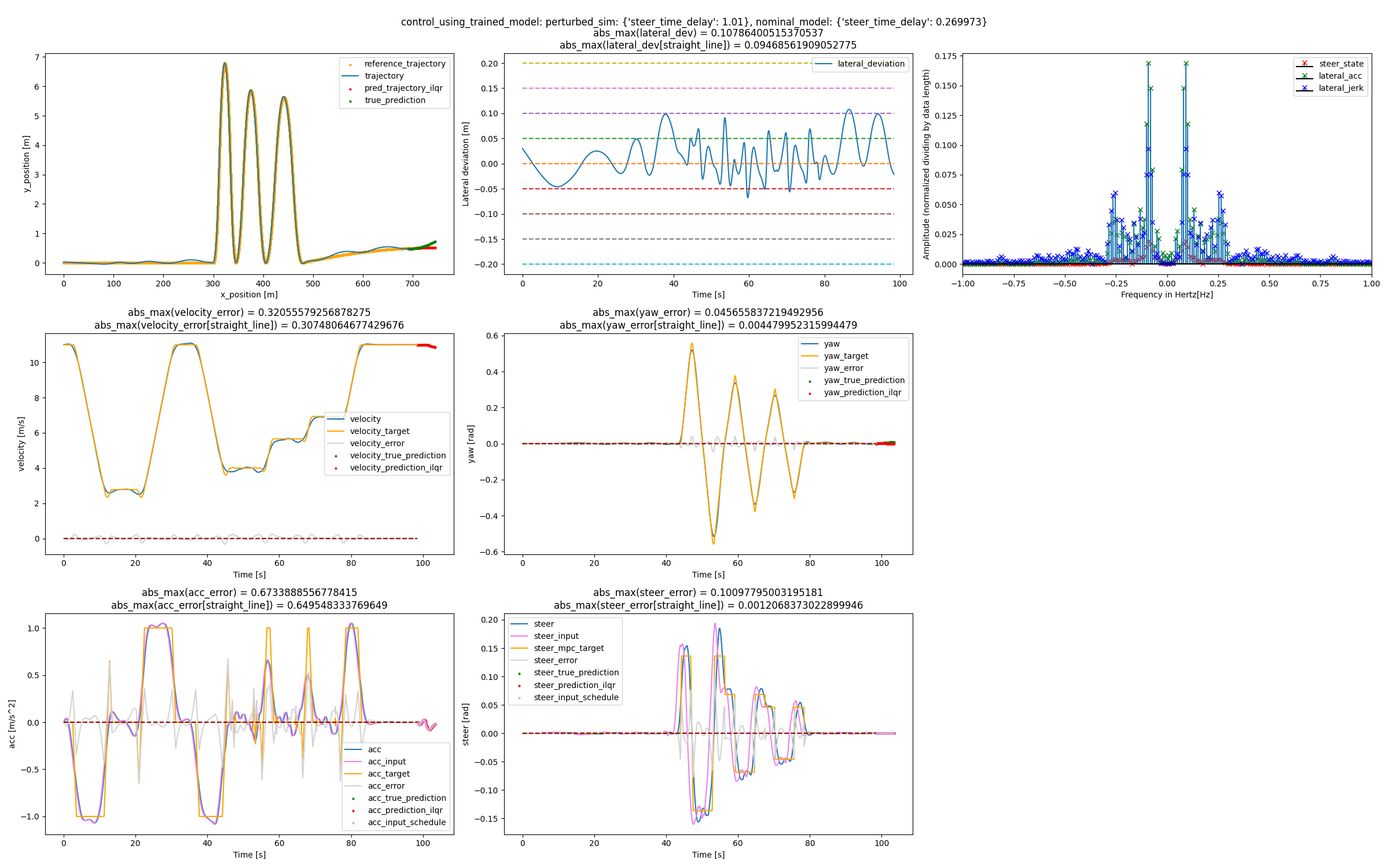

LSTM を使用した学習済みモデルを使用した走行の結果は次のとおりです。

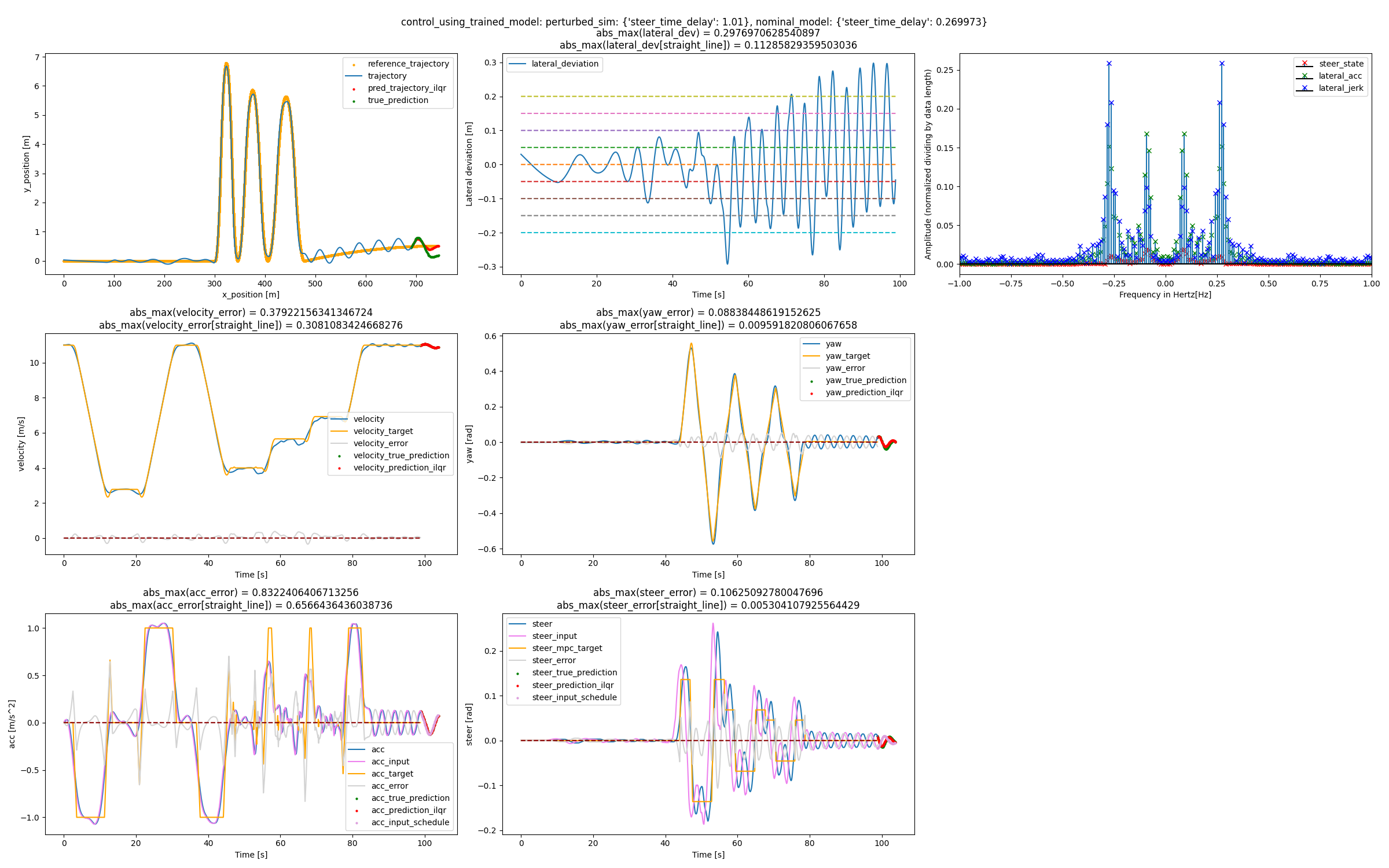

LSTM を使用しない学習済みモデルを使用した走行の結果は次のとおりです。
LSTM を含むモデルを使用したパフォーマンスは、含まないモデルを使用したパフォーマンスよりも大幅に良好であることがわかります。
Python シミュレータに渡すことができるパラメータは次のとおりです。
| パラメータ | 型 | 説明 |
| ------------------------ | ------------ | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | --- |
| steer_bias | 浮動 | ステアリングバイアス [rad] |
| steer_rate_lim | 浮動 | ステアリングレートの制限 [rad/s] |
| vel_rate_lim | 浮動 | 加速度制限 [m/s^2] |
| wheel_base | 浮動 | ホイールベース [m] | : |
| steer_dead_band | 浮動 | ステアリングデッドバンド [rad] |
| adaptive_gear_ratio_coef | リスト[浮動] | タイヤ角からステアリングホイール角への速度依存ギア比に関する情報を指定する 6 個の長さを持つフローティングポイントのリスト |
| acc_time_delay | 浮動 | 加速度遅延時間 [s] |
| steer_time_delay | 浮動 | ステアリング遅延時間 [s] |
| acc_time_constant | 浮動 | 加速度時定数 [s] |
| steer_time_constant | 浮動 | ステアリング時定数 [s] |
| accel_map_scale | 浮動 | 加速度入力値から実際の加速度の実現への対応する歪みを拡大するパラメータ。
対応情報は control/autoware_smart_mpc_trajectory_follower/autoware_smart_mpc_trajectory_follower/python_simulator/accel_map.csv に格納されています。 |
| acc_scaling | 浮動 | 加速度スケーリング |
| steer_scaling | 浮動 | ステアリングスケーリング |
| vehicle_type | 整数 | 0 から 4 までの値を取ります。
各車両タイプについては以下で説明します。 |
例えば、シミュレーション側に0.01 [rad]のステア係数バイアスと0.001 [rad]のステアデッドバンドを与える場合は、sim_setting.jsonを次のように編集します。
{ "steer_bias": 0.01, "steer_dead_band": 0.001 }
vehicle_type_0#
この車両タイプは、コントローラーで使用される既定の車両タイプと一致します。
自動運転ソフトウェアのパラメータ設定#
| パラメータ | 値 |
|---|---|
| ホイールベース | 2.79 |
| 加速度応答遅れ時間 | 0.1 |
| ステアリング応答遅れ時間 | 0.27 |
| 加速度応答時間定数 | 0.1 |
| ステアリング応答時間定数 | 0.24 |
| 加速度スケーリング | 1.0 |
vehicle_type_1#
このvehicle typeは大型バスを想定しています。
自動運転ソフトウェアに関するドキュメントの翻訳#
パラメータ#
| パラメータ | 値 |
|---|---|
| ホイールベース | 4.76 |
| 加速度タイム遅延 | 1.0 |
| ステアリングタイム遅延 | 1.0 |
| 加速度タイム定数 | 1.0 |
| ステアリングタイム定数 | 1.0 |
| 加速度スケーリング | 0.2 |
vehicle_type_2#
この車両タイプは、小型バスを想定しています。
| パラメータ | 値 |
|---|---|
| ホイールベース | 4.76 |
| 加速度遅延時間 | 0.5 |
| 操舵遅延時間 | 0.5 |
| 加速度タイムコンスタント | 0.5 |
| 操舵タイムコンスタント | 0.5 |
| 加速度スケーリング | 0.5 |
vehicle_type_3#
この車両種は小型車両を想定しています。
自動運転ソフトウェア#
パラメータ#
| パラメータ | 値 |
|---|---|
| ホイーベース | 1.335 |
| 加速度時間遅延 | 0.3 |
| 操舵時間遅延 | 0.3 |
| 加速度時間定数 | 0.3 |
| 操舵時間定数 | 0.3 |
| 加速度スケーリング | 1.5 |
vehicle_type_4#
この車両タイプは小型ロボット向けです。
| パラメータ | 値 |
|---|---|
| ホイールベース | 0.395 |
| 加速遅延時間 | 0.2 |
| ステアリング遅延時間 | 0.2 |
| 加速時間定数 | 0.2 |
| ステアリング時間定数 | 0.2 |
| 加速度スケーリング | 1.0 |
Pythonシミュレーターでの自動テスト#
ここでは、シミュレーション側にモデルパラメータの事前定義された範囲を提供し、制御側に定数モデルパラメータを提供することで、適応性能をテストする方法について説明します。
run_sim.pyで設定されたパラメータ変更範囲内で走行実験を実行するには、control/autoware_smart_mpc_trajectory_follower/autoware_smart_mpc_trajectory_follower/python_simulatorに移動し、次のコマンドを実行します。
python3 run_sim.py --param_name steer_bias
実験手順はステアバイアスについて説明しましたが、他のパラメーターでも同様の方法を使用できます。
一度に制限値以外のすべてのパラメーターのテストを実行するには、次のコマンドを実行します:
python3 run_auto_test.py
Auto_testの実行結果をauto_testディレクトリに保存しています。

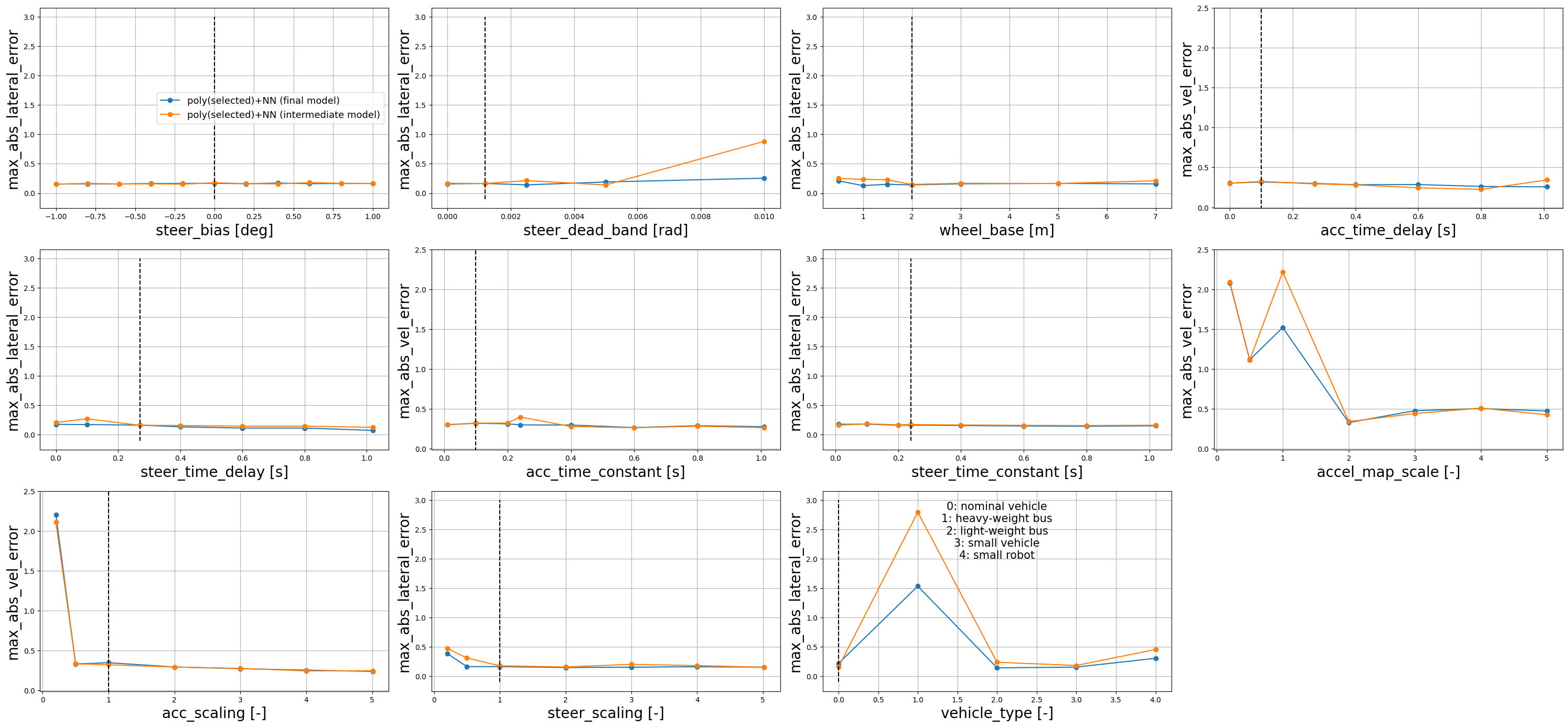

実行が完了したら、plot_auto_test_result.ipynbを実行して次の結果を取得してください。
オレンジの線は純粋追従のフィギュラエイト走行を使用してトレーニングされた中間モデルを示しており、青い線は中間モデルとフィギュラエイト走行の両方からのデータを使用してトレーニングされた最終モデルを示しています。
ほとんどの場合、十分な性能が得られますが、大型バスを想定したvehicle_type_1では、横方向逸脱量はおよそ2 mで、納得のいくものではありません。
run_sim.pyで次のパラメータを設定できます。
| パラメータ | 型 | 説明 |
|---|---|---|
| USE_TRAINED_MODEL_DIFF | bool | トレーニングされたモデルの導関数が制御に反映されるか? |
| DATA_COLLECTION_MODE | DataCollectionMode | どの方式でトレーニングデータを収集するか "DataCollectionMode.ff": フィードフォワード入力で直線走行 "DataCollectionMode.pp": ピュアパーシュート制御で8の字走行 "DataCollectionMode.mpc": mpcでスラローム走行 |
| USE_POLYNOMIAL_REGRESSION | bool | NNの前に多項式回帰を実行するか? |
| USE_SELECTED_POLYNOMIAL | bool | USE_POLYNOMIAL_REGRESSIONがTrueの場合、あらかじめ選択された多項式のみを使用して多項式回帰を実行する。 多項式の選択は、車両の公称モデルに基づくいくつかパラメータのシフトを吸収できるように意図されている。 |
[!注意] >
run_sim.pyを実行すると、run_sim.pyで設定されたuse_trained_model_diffが trained_model_param.yaml で設定されたtrained_model_parameter:control_application:use_trained_model_diffより優先されます。
Pure Pursuit の走行データのカーネル密度推定#
Pure Pursuit 走行から取得したデータの分布は、カーネル密度推定を使用して表示できます。これを行うには、density_estimation.ipynb を実行します。
密度推定の最小値と走行結果の横方向逸脱の相関関係は低くなっています。横方向逸脱値をより適切に予測するスカラー指標を開発中です。
公称パラメータの変更とその再ロード#
車両モデルの公称パラメータは、nominal_param.yaml ファイルを編集することで変更できます。 公称パラメータを変更した後、次のコマンドを実行してキャッシュを削除する必要があります。
rm ~/.cache/autoware/autoware_smart_mpc_trajectory_follower/params/
python3 -m smart_mpc_trajectory_follower.clear_pycache
通常パラメータは次のとおりです。
| パラメータ | 型 | 説明 |
|---|---|---|
| nominal_parameter:vehicle_info:wheel_base | float | ホイールベース [m] |
| nominal_parameter:acceleration:acc_time_delay | float | 加速度タイム遅延 [s] |
| nominal_parameter:acceleration:acc_time_constant | float | 加速度タイム定数 [s] |
| nominal_parameter:steering:steer_time_delay | float | ステアリングタイム遅延 [s] |
| nominal_parameter:steering:steer_time_constant | float | ステアリングタイム定数 [s] |
コントロールパラメータの変更と再読み込み#
制御パラメータは、ファイルmpc_param.yamlとtrained_model_param.yamlを変更することで変更できます。 パラメータの変更はAutowareを再起動することで反映できますが、次のコマンドを使用することでAutowareを実行中のまま反映できます。
ros2 topic pub /pympc_reload_mpc_param_trigger std_msgs/msg/String "data: ''" --once
主な制御パラメータは次のとおりです。
mpc_param.yaml#
| パラメータ | 型 | 説明 |
|---|---|---|
| mpc_parameter:system:mode | str | 制御モード "ilqr": iLQRモード "mppi": MPPIモード "mppi_ilqr": iLQRの初期値はMPPIソリューションによって与えられる |
| mpc_parameter:cost_parameters:Q | list[float] | 状態のステージコスト 長さ8のリスト、順に: 直線偏差、横方向偏差、速度偏差、偏航角偏差、加速度偏差、ステア偏差、加速度入力偏差、ステア入力偏差のコスト重み |
| mpc_parameter:cost_parameters:Q_c | list[float] | 状態の次のtiming_Q_cに相当するhorizon内のコスト リストの構成要素の対応はQの場合と同じ |
| mpc_parameter:cost_parameters:Q_f | list[float] | 状態の終端コスト リストの構成要素の対応はQの場合と同じ |
| mpc_parameter:cost_parameters:R | list[float] | 長さ2のリスト、R[0]は加速度入力値の変化率のコストの重み、R[1]はステア入力値の変化率のコストの重み |
| mpc_parameter:mpc_setting:timing_Q_c | list[int] | 状態のステージコストがQ_cに設定されるhorizon番号 |
| mpc_parameter:compensation:acc_fb_decay | float | MPC外部のコンペンセータの観測された加速度値と予測加速度値の間の誤差を積分する際の減哀係数 |
| mpc_parameter:compensation:acc_fb_gain | float | 加速度補償のゲイン |
| mpc_parameter:compensation:max_error_acc | float | 最大加速度補償 (m/s^2) |
| mpc_parameter:compensation:steer_fb_decay | float | MPC外部のコンペンセータにおける観測ステアリング値と予測ステアリング値の間の誤差を積分する際の減衰係数 |
| mpc_parameter:compensation:steer_fb_gain | float | ステアリング補償のゲイン |
| mpc_parameter:compensation:max_error_steer | float | 最大ステアリング補償 (rad) |
trained_model_param.yaml#
| パラメータ | 型 | 説明 |
|---|---|---|
| trained_model_parameter:control_application:use_trained_model | bool | 学習済みモデルが制御に反映されるかどうかを示します。 |
| trained_model_parameter:control_application:use_trained_model_diff | bool | 学習済みモデルの微分値が制御に反映されるかどうかを示します。 use_trained_modelがTrueの場合にのみ意味があり、Falseの場合は、運動の方程式の微分には公称モデルが使用され、学習済みモデルは予測にのみ使用されます。 |
| trained_model_parameter:memory_for_training:use_memory_for_training | bool | 学習のためにLSTMを含むモデルを使用するかどうかを示します。 |
| trained_model_parameter:memory_for_training:use_memory_diff | bool | LSTMの前時点でのセル状態および隠れ状態に対する微分が制御に反映されるかどうかを示します。 |
減速停止モードの解除要求#
予測軌跡がターゲット軌跡から大きく逸脱した場合、システムは減速停止モードに入り、車両は停止します。 減速停止モードをキャンセルして車両を走行可能にするには、次のコマンドを実行します。
ros2 topic pub /pympc_stop_mode_reset_request std_msgs/msg/String "data: ''" --once
制限事項#
- 初期位置/姿勢が目標から大きく離れている場合は開始できない可能性があります。
- 最初の制御の開始時に numba 関数をコンパイルするまで、Plannin の終了まで少し時間がかかる場合があります。
- ゴール付近の停止動作では、制御が別の簡単な制御則に切り替わります。結果として、停止動作はゴール付近を除いて機能しない場合があります。加速度マップが大幅にシフトしている場合も停止は困難です。
vehicle_type_1のように大型バス向けに想定されているように、ダイナミクスが公称モデルから大きく逸脱している場合、うまく制御できない可能性があります。
